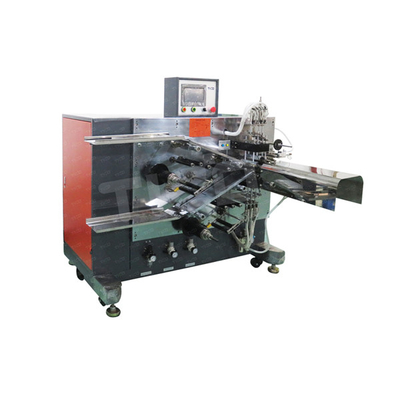

Halbautomatische Wickelmaschine für Superkondensatoren

Kurze Einleitung

Es wird für zylindrische Zellwicklungen verwendet.Lassen Sie die Elektrode auf den Wicklungsteil laden, Wicklung mit Trennband, das Kleben und Entladen wird automatisch beendet.

Eigenschaften

●Die Ein-Nadel-Struktur wird übernommen.

●Manuelles Laden, automatisches Wickeln, automatisches Kleben und automatisches Entladen.

●Das Klebeband wird horizontal (das Endband ist senkrecht zum Polarohr) eingeklebt, das Klebeband ist flach,und die Position des Klebebandes kann genau gesteuert werden, ohne die Position zu ändern.

●Die Drehgeschwindigkeit ist einstellbar.

●Die Spannung kann angepasst werden.

Wickelverfahren

a) Vorwicklung des Separators: Die Länge des Vorwicklerseparators kann durch Verwendung des Zahnmesserprozesses eingespart werden.

b) Ziehen Sie die Negativelektrode ein, führen Sie die Negativelektrode manuell in das Wickelteil; Ziehen Sie die Positivelektrode ein, führen Sie die Positivelektrode manuell in das Wickelteil;

c) Wicklung;

d) Übertragungsstation;

e) Schnittseparator, Endband und Entladematerial.

Technischer Parameter

Materialgrößenanforderung

Aufschlaggenauigkeit:

Wenn die Elektrode die folgenden Bedingungen erfüllt:

Die Toleranz für die Elektrodenbreite ist kleiner als ± 0,2 mm; der Biegefehler der Elektrode in S beträgt weniger als

± 1 mm/500 mm;

Der Fehler der Turmform des Trenners beträgt weniger als ± 0,2 mm.

Die Wicklungsgenauigkeit kann folgende Anforderungen erfüllen:

± 0,5 mm; Fehler bei der Ausrichtung der Elektroden kleiner als ± 0,5 mm; Ausrichtung des Abschnitts des fertigen Produkts ± 0,5 mm.

Gewährleistung

1 Jahr Garantie mit Lebensdauer für die Wickelmaschine;

3 Monate Garantie für Wicklungsstift und Trennschneider;

6 Monate für photoelektrische Augen.
